中普科技TG-ILM BT接地回路状态在线监测仪（感应测量法）：0.5秒快速测量，无需辅助极、不断线

2026/6/1

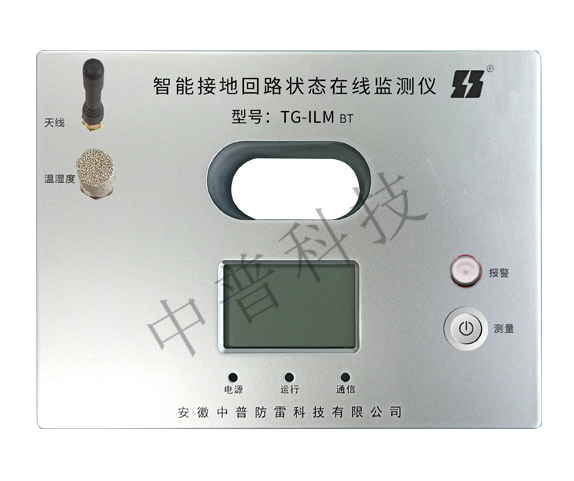

安徽中普防雷科技有限公司自主研发的TG-ILM BT防爆型智能接地回路状态在线监测仪（电池型），其测量方式与传统的精密三线法、简易两线法有本质区别。核心原理为感应测量法（钳形回路电阻测量法）——无需布置辅助接地极，也无需断开接地引下线，只需将接地导线穿过仪器的闭合式感应孔即可完成在线监测。

安徽中普防雷科技有限公司自主研发的TG-ILM BT防爆型智能接地回路状态在线监测仪（电池型），其测量方式与传统的精密三线法、简易两线法有本质区别。核心原理为感应测量法（钳形回路电阻测量法）——无需布置辅助接地极，也无需断开接地引下线，只需将接地导线穿过仪器的闭合式感应孔即可完成在线监测。

一、测量方式定位：感应测量法（非传统三线/两线法）
传统接地电阻监测仪通常采用精密三线法或简易两线法，需要布设辅助接地极（P极、C极）并连接测试线，适用于独立接地网的精确测量。而TG-ILM BT专门针对接地回路电阻、金属回路联结电阻及接地环境温湿度的实时监测，采用电磁感应钳形技术，彻底摆脱对辅助接地极的依赖。
二、感应测量法五大核心优势
1. 无需辅助接地极
无需打地桩或布设辅助接地针，避免复杂的外接电极布置，尤其适用于野外、山区、混凝土路面等无法打桩的场景。
2. 非接触式、不断开接地线
只需将接地导线（或等电位连接导体）穿过仪器自带的Φ56mm闭合式感应孔，仪器通过电磁感应获取回路电阻值。测量过程不破坏接地系统原有结构，不影响设备正常运行。
3. 单次测量仅0.5秒
远快于三线法的30秒/次，可实现连续、高频监测，及时发现接地线松动、断裂或被盗。
4. 量程与精度满足回路状态判断
电阻量程0.01Ω～200Ω，分辨率0.001Ω，精度±2% rdg ±3 dgt（20℃±5℃，70% RH以下），完全满足接地回路完整性及等电位联结状态的判定需求。
5. 适用场景广泛
尤其适用于风力发电、轨道交通、石油石化、危化矿业等行业。可同时监测温度、湿度，支持LoRa无线组网（通讯距离3000米），实现无人值守远程预警。
三、与传统三线法、两线法对比
精密三线法：需要辅助接地极（P、C极），需断开接地线（可选），测量约30秒，适用于独立接地网精确测量。
简易两线法：需要单辅助极，需断开接地线，测量约30秒，适用于现场快速评估。
感应测量法（TG-ILM BT）：无需辅助接地极、无需断开接地线、测量仅约0.5秒，专用于接地回路状态在线监测、防盗、松动监测。
TG-ILM BT并非传统三线/两线法的简单改进，而是基于感应测量法（钳形回路电阻法）全新设计的接地状态监测设备。该技术突破了传统方法对辅助接地极和长测试线的依赖，实现不断线、不打桩、快速响应的在线监测，特别适用于接地连接完整性、等电位联结状态及防盗预警等智能化运维需求。
