风电机组叶片防雷系统检测技术规范与实施指南
2025/8/1
通过规范接闪器、引下线、接地装置等核心部件的检测流程，旨在提升风电机组防雷系统的可靠性，降低雷击故障风险，为风电场的安全生产提供技术保障。
随着风电装机容量的快速增长，风电机组防雷安全已成为保障电力系统稳定运行的关键环节。本技术规范针对风电机组叶片防雷系统的特殊性，结合国内外最新标准与实践经验，制定了系统化的检测方法与质量标准。通过规范接闪器、引下线、接地装置等核心部件的检测流程，旨在提升风电机组防雷系统的可靠性，降低雷击故障风险，为风电场的安全生产提供技术保障。
一、检测准备
人员要求：
持防雷检测资格证书
熟悉风电设备结构
设备配置：
接地电阻测试仪（±0.1Ω）
无人机（2000万像素热成像）
微欧计（0.1μΩ分辨率）
安全措施：
穿戴全套防雷装备
高空作业双人协同
二、核心检测项目
接闪器检测：
外观检查（锈蚀≤30%）
导通性测试（≤0.1Ω）
螺栓扭矩校验
引下线检测：
截面积≥50mm²
连接电阻≤0.03Ω
红外扫描温差＞2℃预警

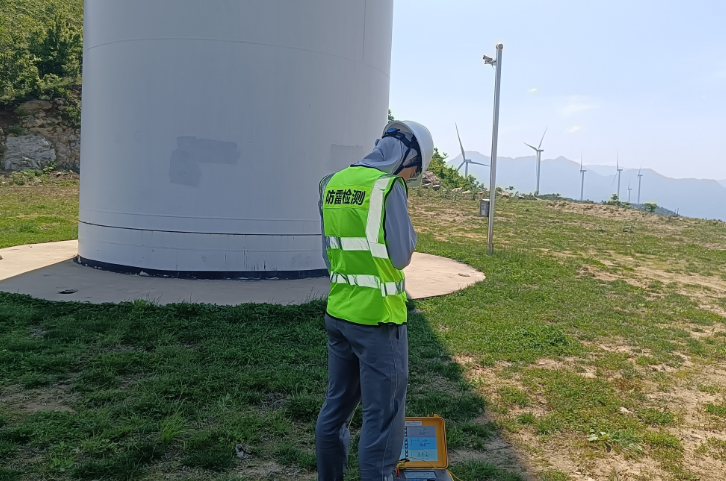

接地系统检测：
接地电阻（平原≤4Ω）
接地体埋深≥0.8m
土壤电阻率＞100Ω·m需降阻
三、无人机辅助检测
表面损伤识别（精度±5cm）
内部引下线三维建模
热成像异常点定位（温差＞3℃）
四、质量控制
数据记录：
原始数据+定位照片
异常问题专项记录
报告要求：
检测/审核双签字
加盖检测单位公章
整改复查：
15日内完成整改
7日内专项复查
五、检测周期
常规检测：年检（雷雨季前）
特殊检测：雷击后/维修后
高雷暴区：半年检
各风电场应严格遵循本规范要求，建立完善的防雷检测管理制度，配备专业检测设备与人员。检测单位需确保检测数据的真实性与准确性，对发现的隐患及时提出整改建议。
人员要求：
持防雷检测资格证书
熟悉风电设备结构
设备配置：
接地电阻测试仪（±0.1Ω）
无人机（2000万像素热成像）
微欧计（0.1μΩ分辨率）
安全措施：
穿戴全套防雷装备
高空作业双人协同
二、核心检测项目
接闪器检测：
外观检查（锈蚀≤30%）
导通性测试（≤0.1Ω）
螺栓扭矩校验
引下线检测：
截面积≥50mm²
连接电阻≤0.03Ω
红外扫描温差＞2℃预警
接地系统检测：
接地电阻（平原≤4Ω）
接地体埋深≥0.8m
土壤电阻率＞100Ω·m需降阻
三、无人机辅助检测
表面损伤识别（精度±5cm）
内部引下线三维建模
热成像异常点定位（温差＞3℃）
四、质量控制
数据记录：
原始数据+定位照片
异常问题专项记录
报告要求：
检测/审核双签字
加盖检测单位公章
整改复查：
15日内完成整改
7日内专项复查
五、检测周期
常规检测：年检（雷雨季前）
特殊检测：雷击后/维修后
高雷暴区：半年检
各风电场应严格遵循本规范要求，建立完善的防雷检测管理制度，配备专业检测设备与人员。检测单位需确保检测数据的真实性与准确性，对发现的隐患及时提出整改建议。
