智能接地电阻在线监测系统的核心组成与关键技术解析！
2025/3/27
在化工、电力、通信等高风险行业中，接地系统的可靠性直接关系到设备与人员的安全。智能接地电阻在线监测系统通过实时监测接地网状态，可有效预防因雷击、腐蚀或接地失效引发的安全事故。那么，这套系统具体由哪些部分组成？它们各自承担什么功能？本文将详细介绍其核心组成部分。
在化工、电力、通信等高风险行业中，接地系统的可靠性直接关系到设备与人员的安全。智能接地电阻在线监测系统通过实时监测接地网状态，可有效预防因雷击、腐蚀或接地失效引发的安全事故。那么，这套系统具体由哪些部分组成？它们各自承担什么功能？本文将详细介绍其核心组成部分。
1. 智能接地状态在线监测仪
功能：实时监测接地电阻值，并将数据传输至中央处理系统。
技术参数：
测量范围：0.01Ω～200Ω（覆盖常见接地电阻需求）
防爆等级：Ex d IIC T6 Gb（适用于化工、油气等危险环境）
防护等级：IP68（防水防尘，适应户外恶劣条件）
应用场景：
直接安装在接地极或接地网附近，实时采集数据。
支持多参数监测，如土壤湿度、温度（可选配）。
2. 数据汇聚节点（网关设备）
功能：接收监测仪数据，并通过通信网络上传至服务器。
技术特点：
多模通信：支持LoRa（本地组网）、4G/5G（远程传输）双链路冗余，确保数据不丢失。
边缘计算：可对数据进行初步滤波处理，减少无效传输。
部署要求：
每4~5台监测仪配置1个汇聚节点，保障信号覆盖强度。
3. 中央服务器
功能：存储、分析数据，并生成预警信息。
核心能力：
数据存储：历史数据保存≥3年，支持快速检索。
云计算支持：可对接公有云/私有云平台，实现远程访问。
定制化开发：根据企业需求定制报表、权限管理等功能。
4. 智能监管系统软件

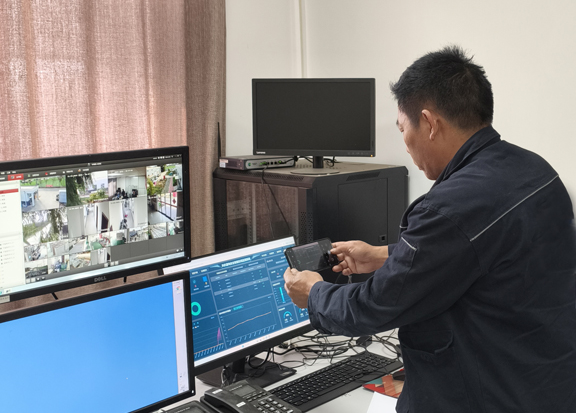

功能：可视化监控、报警管理、报表生成。
关键模块：
实时监测界面：动态显示各监测点电阻值、趋势曲线。
三级报警机制：
一级报警（预警）：电阻值接近阈值（声光提示）。
二级报警（异常）：电阻值超限（短信通知责任人）。
三级报警（紧急）：持续异常（联动应急系统）。
合规报表：自动生成符合GB17681、IEC 62305等标准的检测报告。
5. 通信网络
组成：
本地网络：LoRa无线组网，低功耗、广覆盖。
远程传输：4G/5G蜂窝网络，保障数据实时性。
抗干扰设计：
采用跳频技术，避免化工环境电磁干扰。
6. 辅助设备（可选）
太阳能供电系统：为偏远监测点提供持续电力。
环境传感器：监测土壤湿度、温度，辅助分析接地网腐蚀风险。
智能接地电阻在线监测系统由监测仪、数据汇聚节点、服务器、软件平台、通信网络五大核心部分组成，形成从数据采集到预警管理的闭环。其价值在于：
实时性：24小时不间断监测，替代传统人工巡检。
可靠性：多链路通信+防爆设计，适应高危环境。
合规性：满足GB、IEC等10余项国际/国内标准。
对于化工厂、变电站等场景，部署该系统可大幅降低接地失效导致的安全事故，实现从“被动防护”到“主动预警”的升级。
